閃光對(duì)焊廣泛用于碳鋼棒材連接，但焊接過(guò)程易產(chǎn)生裂紋、氣孔、未熔合等缺陷。這些缺陷在服役中受應(yīng)力、腐蝕或疲勞載荷作用可能擴(kuò)展，引發(fā)結(jié)構(gòu)失效。據(jù)統(tǒng)計(jì)，焊接接頭失效導(dǎo)致的工業(yè)損失曾達(dá)國(guó)民生產(chǎn)總值的5%。傳統(tǒng)破壞性檢測(cè)無(wú)法滿足工業(yè)現(xiàn)場(chǎng)需求，而無(wú)損檢測(cè)（NDT）能在不損傷工件的前提下，通過(guò)物理手段（聲、光、磁、電等）識(shí)別缺陷，成為保障焊接質(zhì)量的核心技術(shù)。

當(dāng)前行業(yè)痛點(diǎn)包括：

漏檢率高：制造階段約35%的容器事故源于焊縫裂紋漏檢；

環(huán)境適應(yīng)性差：碳鋼焊接件需適應(yīng)高溫、腐蝕等復(fù)雜環(huán)境，缺陷在服役中可能擴(kuò)展；

技術(shù)依賴性強(qiáng)：檢測(cè)精度受設(shè)備性能（如超聲波探頭穩(wěn)定性）和人員經(jīng)驗(yàn)影響顯著。

ACFM（交流電磁場(chǎng)檢測(cè)）技術(shù)應(yīng)用于閃光對(duì)焊碳鋼棒檢測(cè)具有顯著潛力，尤其在高溫、非接觸及表面/近表面缺陷檢測(cè)需求場(chǎng)景下優(yōu)勢(shì)突出。以下結(jié)合其原理、適用性及限制展開分析。

一、ACFM技術(shù)原理與閃光對(duì)焊碳鋼棒的適配性

1.檢測(cè)機(jī)制
ACFM通過(guò)激勵(lì)線圈在工件表面感應(yīng)均勻交變電流，當(dāng)電流遇到裂紋、氣孔等缺陷時(shí)發(fā)生畸變，引發(fā)空間磁場(chǎng)擾動(dòng)。通過(guò)捕捉磁場(chǎng)分量（Bx、Bz）的畸變特征（如Bx信號(hào)的雙峰、Bz信號(hào)的極性反轉(zhuǎn)），可定位缺陷并量化其尺寸（長(zhǎng)度、深度）。

非接觸優(yōu)勢(shì)：最大提離高度達(dá)10 mm，可穿透涂層檢測(cè)，無(wú)需打磨或耦合劑，適應(yīng)閃光對(duì)焊的余高和表面不平整。

高溫適應(yīng)性：探頭經(jīng)熱防護(hù)設(shè)計(jì)后支持350℃以下檢測(cè)，滿足焊接后高溫在線檢測(cè)需求。

2.碳鋼材料適用性
ACFM對(duì)鐵磁性材料（如碳鋼）敏感，檢測(cè)深度約3 mm（不銹鋼5 mm，鋁材10 mm），覆蓋閃光對(duì)焊常見表面裂紋、未熔合等近表面缺陷。

二、對(duì)閃光對(duì)焊典型缺陷的檢測(cè)能力

關(guān)鍵優(yōu)勢(shì)：相比傳統(tǒng)方法（如磁粉MT需打磨、射線RT有輻射），ACFM在效率、安全性上更優(yōu)，尤其適合產(chǎn)線快速篩查。

三、技術(shù)挑戰(zhàn)與應(yīng)對(duì)方案

1.焊縫幾何干擾

問題：焊縫余高、焊瘤導(dǎo)致探頭提離不穩(wěn)定，粗糙表面引起噪聲信號(hào)。

解決方案：

采用自適應(yīng)探頭（如半包式設(shè)計(jì)）貼合焊縫輪廓；

開發(fā)梯度算法過(guò)濾余高噪聲，聚焦缺陷特征信號(hào)。

2.微小缺陷漏檢

問題：<1 mm的微裂紋或氣孔可能被噪聲掩蓋。

解決方案：

優(yōu)化探頭靈敏度（如高密度單陣列筆式探頭）；

結(jié)合機(jī)器學(xué)習(xí)訓(xùn)練缺陷特征庫(kù)，提升信噪比。

3.深度量化誤差

問題：裂紋深度反演依賴標(biāo)定曲線，碳鋼材質(zhì)波動(dòng)可能影響精度。

解決方案：

預(yù)制對(duì)比試塊（含不同深度缺陷）建立碳鋼專用校準(zhǔn)模型。

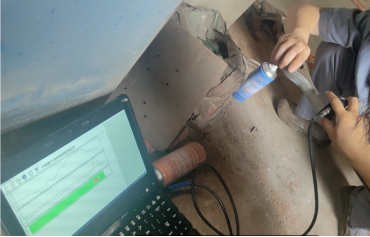

四、應(yīng)用建議

1.場(chǎng)景適配

優(yōu)先采用：高溫在役檢測(cè)、帶涂層工件、表面裂紋快速篩查（如核電吊耳焊縫6、管道閥門1）。

聯(lián)合檢測(cè)：對(duì)內(nèi)部缺陷（如深埋氣孔），需結(jié)合UT或RT進(jìn)行全厚度覆蓋38。

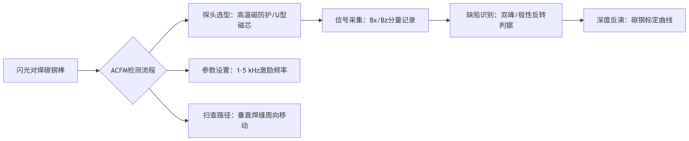

2.工藝優(yōu)化

結(jié)論

ACFM技術(shù)對(duì)閃光對(duì)焊碳鋼棒的表面及近表面缺陷（≤3 mm）具備高效檢測(cè)能力，尤其適用于高溫、帶涂層、無(wú)需打磨的工況。其局限性（如深內(nèi)部缺陷檢出難）可通過(guò)多技術(shù)融合（如ACFM+UT或RT）和智能算法優(yōu)化彌補(bǔ)。在核能、化工管道等高風(fēng)險(xiǎn)領(lǐng)域已成功應(yīng)用，是提升閃光對(duì)焊碳鋼棒質(zhì)檢效率的優(yōu)選方案。

實(shí)施提示：初應(yīng)用時(shí)建議針對(duì)具體工件材質(zhì)與焊縫形貌開展試塊標(biāo)定，以降低誤報(bào)率。
